Sensor de Nivel MB7052

La familia de sensores fabricado por la firma MaxBotix están específicamente diseñados para entregar lecturas de nivel de diferentes rangos utilizando ondas acústicas de alta potencia.
La información es entregada en varios formatos y de forma simultánea.

Descripción

Estos sensores se caracterizan por tener su salida con compensación automática de diversos factores. Según el modelo, la salida puede estar compensada frente a los diferentes cambios de condiciones: fuente de alimentación, ruido acústico, ruido eléctrico o temperatura. El rango de medición va desde un mínimo de 20 centímetros hasta un máximo de 765 ó 1068 centímetros, dependiendo del modelo particular. Los sensores están construidos con una carcasa robusta de PVC que cumple con los estándares IP67, que además es compatible con accesorios de cañería de agua de 3/4”.

Características

-Rechazo de ruido y auto-calibración.
-Salida acústica de alta potencia.
-Alta precisión aportada por un haz estrecho.
-Alimentación de 3 a 5.5 VCC.
-Medición continua con taza de refrezco de 10, 6.6 o 5.1Hz.
-Múltiples interfaces simultaneas.
-Salida RS232, de 0 a VCC con baudrate 9600 y trama 8N1.
-Salida analógica de (VCC/1024)/cm ó (VCC/1024)/2cm.
-Frecuencia de operación: 42KHz.

Usos y aplicaciones

-Medición de nivel en tanques.
-Medición en contenedores.
-Detección de proximidad.
-Aplicaciones en ambientes con ruido acústico o eléctrico.
-Medición de distancias.
-Detección de objetos a gran distancia.
-Super alta sensibilidad para pequeños objetos a gran
distancia.
-Rango de operación industrial -40 a +65 °C.

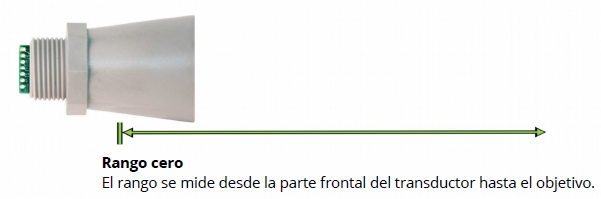

Rango de ubicación “0”

El sensor reporta el alcance a objetivos distantes comenzando desde la parte frontal del sensor como se muestra en la siguiente
imagen.
